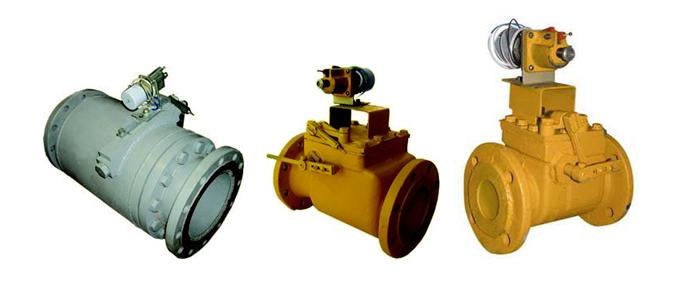

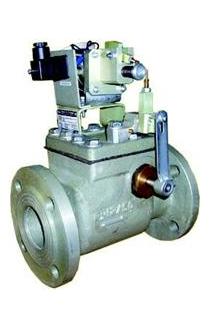

КПЭГ общая характеристика

КПЭГ Предназначен для автоматического непрерывного и постоянного контроля и отключения подачи природного газа по ГОСТ 5542-87 при отключении поступления напряжения на узел электромагнитного привода для "нормально закрытого" клапана и выключении подачи природного газа при поступления напряжения на узел электромагнитного привода для "нормально открытого" клапана.

Составные элементы КПЭГ:

• запорный элемент клапана
• механический рычаг открывания клапана
• механизм фиксации открытого состояния клапана
• узел электромагнитного привода
• датчик контроля состояния электромагнитного привода
• электромагнитный привод
• разъем для подключения кабеля подачи напряжения питания на обмотку катушки
• кабель связи датчика состояния клапана с внешним узлом индикации
• клемма заземления

КПЭГ может быть использовано с целью:

• открытия вручную (с помощью рычага открытия);
• фиксации открытого состояния клапана вручную и с помощью электромагнитного привода (для клапанов "нормально закрытых");
• закрытия при подаче импульсного напряжения на обмотку электромагнита (для клапанов "нормально открытых") и прекращении подачи напряжения на электромагнитный привод (для клапанов "нормально закрытых");
• закрытия вручную;
• выдачи информации о состоянии клапана.

Клапаны соответствуют рабочей, конструкторской и эксплуатационной документации. Материалы и комплектующие изделия, применяемые при изготовлении клапанов предохранительных запорных электромагнитных газовых, имеют сертификаты и другие документы, подтверждающие их соответствие требованиям действующих стандартов техническим условиям.

Преимущества КПЭГ:

• Широкая номенклатура диаметров (от Ду 15 до Ду 200) и давления (низкого до Р = 0,005 МПа, среднего до Р = 0,3 МПа, высокого до Р = 1,2 МПа) позволяет использовать данный клапан на трубопроводах любого размера и давления.
• Возможность использования в качестве исполнительных механизмов автоматики безопасности, прекращающих подачу газа при выходе любого из контролируемых параметров за заданные пределы (температуры, загазованности, давления и т.п.).
• Клапаны могут применяться в качестве термозапорных клапанов многократного действия (в комплекте с пожарными датчиками).
• Универсальность питания клапана (24, 220В) позволяет эксплуатировать данное оборудование в составе широкого спектра систем безопасности.
• Корпус из легких сплавов обеспечивает малый вес, не подвержен коррозии.
• Клапаны обеспечивают быстрое срабатывание при простой, надежной конструкции.
• Различные способы срабатывания клапана (при подачи напряжения для "нормально открытых" или при прекращении подачи напряжения для "нормально закрытых") позволяют максимально учесть пожелания наших клиентов.
