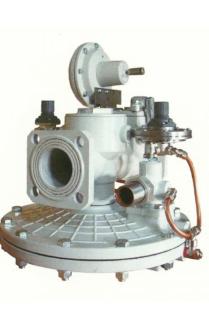

РДГ-50/80/150(В/Н)

Регуляторы давления газа типа РДГ предназначены для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регуляторы обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению У2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 45°С до плюс 40°С.

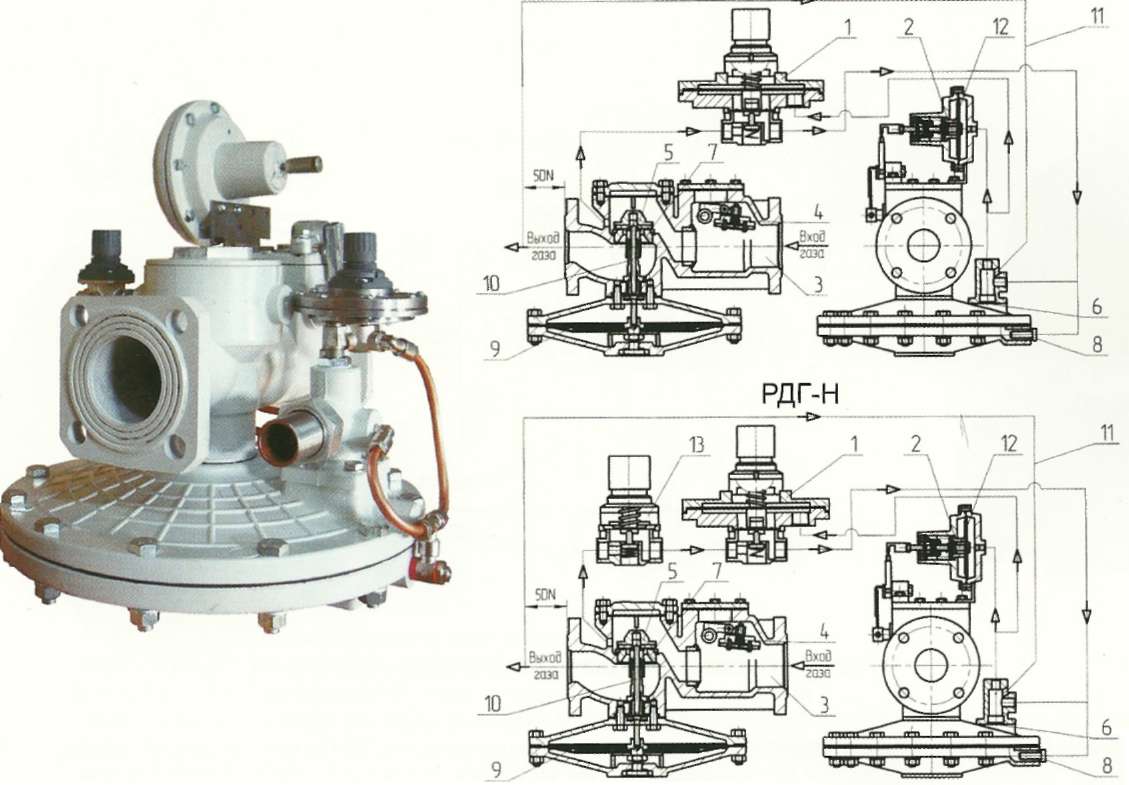

Регулятор давления газа РДГ

регулятор управления;
механизм контроля;
корпус;
клапан отсечной;
клапан рабочий;
нерегулируемый дроссель;
седло;
регулируемый дроссель;
мембрана рабочая;
шток исполнительного устройства;
трубка импульсная;
шток механизма контроля;
стабилизатор.

Регулятор давления газа РДГ-25 Н

РДГ-25 Н

Диаметр условного прохода входного фланца, Ду, мм	25
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	21
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	2200
Габаритные размеры, мм, не более
длина	365
строительная длина	325
ширина	440
высота	460
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	15

Узнать стоимость

Регулятор давления газа РДГ-25 В

РДГ-25 В

Диаметр условного прохода входного фланца, Ду, мм	25
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	21
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	2200
Габаритные размеры, мм, не более
длина	365
строительная длина	325
ширина	440
высота	460
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	15

Узнать стоимость

Регулятор давления газа РДГ-50 Н

РДГ-50 Н

Диаметр условного прохода входного фланца, Ду, мм	50
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	25/30/35/40/45
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	1100 7100
Габаритные размеры, мм, не более
длина	440
строительная длина	365
ширина	550
высота	350
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	26

Узнать стоимость

Регулятор давления газа РДГ-50 В

РДГ-50 В

Диаметр условного прохода входного фланца, Ду, мм	50
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	25/30/35/40/45
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	1100 7100
Габаритные размеры, мм, не более
длина	440
строительная длина	365
ширина	550
высота	350
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	26

Узнать стоимость

Регулятор давления газа РДГ-80 Н

РДГ-80 Н

Диаметр условного прохода входного фланца, Ду, мм	80
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	65
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	2250 14600
Габаритные размеры, мм, не более
длина	507
строительная длина	502
ширина	560
высота	470
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	102

Узнать стоимость

Регулятор давления газа РДГ-80 В

РДГ-80 В

Диаметр условного прохода входного фланца, Ду, мм	80
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	65
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	2250 14600
Габаритные размеры, мм, не более
длина	507
строительная длина	502
ширина	560
высота	470
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	102

Узнать стоимость

Регулятор давления газа РДГ-150 В

РДГ-150 В

Диаметр условного прохода входного фланца, Ду, мм	150
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	98
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	4950 32000
Габаритные размеры, мм, не более
длина	570
строительная длина	570
ширина	650
высота	800
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	150

Узнать стоимость

Регулятор давления газа РДГ-150 Н

РДГ-150 Н

Диаметр условного прохода входного фланца, Ду, мм	150
Максимальное входное давление, МПа (кгс/см2)	1,2(12)
Диапазон настройки выходного давления, МПа	0,001 -0,06 (0,06-0,6)
Диаметр седла, мм	98
Пропускная способность при входном давлении 0,1 МПа, мЗ/ч, 1,2 МПа, мЗ/ч.	4950 32000
Габаритные размеры, мм, не более
длина	570
строительная длина	570
ширина	650
высота	800
Фланцы (конструкция и размеры) по ГОСТ 12817-80 на условное давление МПа	1,6
Масса, кг, не более	150
